Kejuruteraan untuk Kecekapan: Panduan Komprehensif untuk Teknologi PCB Kuasa Tinggi

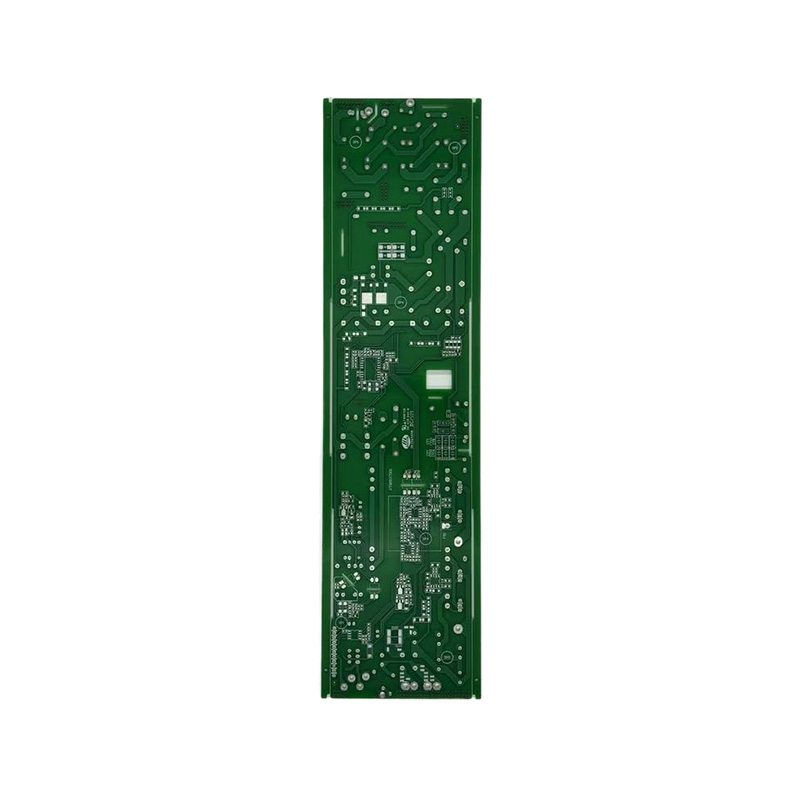

Dalam bidang elektronik moden, mengurus tenaga elektrik yang penting dengan cekap dan boleh dipercayai adalah yang terpenting. The PCB Kuasa Tinggi ialah asas kejuruteraan untuk aplikasi sedemikian, daripada lampu LED dan bekalan kuasa kepada penyongsang kenderaan elektrik dan kawalan motor industri. Tidak seperti papan litar standard, PCB khusus ini direka untuk mengendalikan arus tinggi, menghilangkan haba yang besar, dan beroperasi dengan pasti di bawah tekanan elektrik dan haba yang menuntut. Panduan ini menyelidiki pertimbangan reka bentuk kritikal, sains bahan dan proses pembuatan yang mentakrifkan elektronik kuasa berprestasi tinggi.
Pengurusan Terma: Teras Reka Bentuk PCB Berkuasa Tinggi
Cabaran utama dalam mana-mana aplikasi kuasa tinggi ialah haba. Haba yang berlebihan merendahkan komponen, mengurangkan jangka hayat, dan boleh menyebabkan kegagalan bencana. Oleh itu, pengurusan haba yang berkesan bukan sekadar ciri tetapi satu keperluan.
Parameter Reka Bentuk Terma Utama
- Ketebalan Tembaga: Diukur dalam auns setiap kaki persegi (oz/ft²), kesan kuprum yang lebih tebal membawa lebih arus dengan pemanasan rintangan yang kurang. Papan standard menggunakan 1oz (35µm), manakala papan berkuasa tinggi biasanya menggunakan 3oz (105µm) hingga 12oz (420µm) atau lebih.
- Kekonduksian Terma Substrat: Keupayaan bahan untuk mengalirkan haba dari komponen. Standard FR-4 mempunyai kekonduksian terma yang rendah (~0.3-0.4 W/mK), manakala papan teras logam jauh lebih unggul.
- Tatasusunan Melalui Terma: Lubang bersalut yang diletakkan di bawah komponen panas untuk memindahkan haba dari lapisan permukaan ke lapisan dalam atau sink haba khusus.
| Jenis Substrat | Kekonduksian Terma Biasa (W/mK) | Kes Penggunaan Terbaik |
| Standard FR-4 | 0.3 - 0.4 | Kuasa rendah hingga sederhana, aplikasi sensitif kos. |
| Teras Aluminium (MCPCB) | 1.0 - 2.5 | LED berkuasa tinggi, lampu automotif, bekalan kuasa. |
| Teras Tembaga | 380 - 400 | Aplikasi berkuasa tinggi atau berketumpatan tinggi di mana haba mesti disebarkan dengan cepat. |
| Substrat Seramik (AlN, Al2O3) | 20 - 200 | Penguat kuasa RF frekuensi tinggi, aeroangkasa dan aplikasi kebolehpercayaan tinggi. |
Pemilihan Bahan dan Pertimbangan Elektrik
Di luar sifat terma, pilihan bahan dan reka bentuk menentukan prestasi elektrik dan kebolehpercayaan jangka panjang papan.
- Kapasiti Membawa Semasa: Ditentukan oleh ketebalan kuprum, lebar surih, dan kenaikan suhu yang dibenarkan. Jurutera menggunakan carta IPC-2152 untuk mengira luas keratan rentas yang diperlukan untuk arus tertentu.
- Kekuatan dielektrik: Keupayaan lapisan penebat untuk menahan voltan tinggi tanpa kerosakan. Ini penting dalam penukar kuasa dan penyongsang.
- Kestabilan Bahan: Bahan Tg Tinggi (Suhu Peralihan Kaca) adalah penting untuk mengelakkan papan daripada meleding atau menyahlamina semasa pematerian dan operasi suhu tinggi. Tg 170°C atau lebih tinggi adalah perkara biasa untuk aplikasi yang menuntut.
Pengeluar seperti Anhui Hongxin Electronic Technology Co., Ltd. menawarkan pelbagai jenis bahan, termasuk Tg FR-4 tinggi, substrat logam dan lamina khusus, membolehkan jurutera memilih keseimbangan optimum sifat haba, elektrik dan mekanikal untuk reka bentuk khusus mereka.
Kecemerlangan Pembuatan dan Jaminan Kualiti
Menghasilkan PCB Berkuasa Tinggi yang boleh dipercayai memerlukan keupayaan pembuatan termaju dan sistem kawalan kualiti yang ketat. Proses ini melibatkan kawalan tepat tekanan laminasi, ketebalan penyaduran kuprum, dan ketepatan penggerudian untuk mencipta vias terma dan struktur berbilang lapisan yang teguh.
Untuk aplikasi kritikal misi, seperti dalam industri automotif, pematuhan kepada piawaian antarabangsa tidak boleh dirunding. Pensijilan seperti IATF 16949 menunjukkan komitmen pengilang terhadap kualiti, konsistensi dan peningkatan berterusan. Tambahan pula, pensijilan UL memastikan produk memenuhi piawaian keselamatan dan mudah terbakar yang ketat. Portfolio pensijilan Anhui Hongxin Electronic Technology Co., Ltd., termasuk ISO9001, ISO14001, ISO45001, IATF16949, dan UL, menekankan keupayaannya untuk menyampaikan PCB Kuasa Tinggi yang boleh dipercayai tinggi kepada pangkalan pelanggan global.
Soalan Lazim
Apakah perbezaan utama antara PCB standard dan PCB Kuasa Tinggi?
Perbezaan utama terletak pada fokus reka bentuk dan komposisi bahan mereka. PCB standard dioptimumkan untuk integriti isyarat dalam aplikasi semasa rendah. A PCB Kuasa Tinggi direka bentuk untuk menguruskan dua cabaran utama: arus tinggi dan penjanaan haba yang ketara. Ini dicapai melalui:
- Tembaga lebih tebal: Menggunakan kuprum 3oz, 6oz atau lebih tebal untuk mengurangkan rintangan dan mengendalikan arus tinggi tanpa terlalu panas.
- Substrat Konduktif Terma: Menggunakan teras logam (aluminium atau tembaga) atau bahan khusus lain untuk bertindak sebagai sink haba terbina dalam.
- Pembinaan Teguh: Reka bentuk yang menggabungkan ciri seperti vias terma dan saiz pad yang lebih besar untuk meningkatkan pelesapan haba dan kebolehpercayaan pematerian komponen.
Pada asasnya, PCB Berkuasa Tinggi ialah platform pengurusan haba dan elektrik yang dibina khas.
Bilakah saya harus memilih PCB teras aluminium berbanding PCB FR-4 standard?
Anda harus memilih PCB teras aluminium (MCPCB) apabila reka bentuk anda melibatkan komponen yang menjana sejumlah besar haba yang perlu dialihkan dengan cekap. Petunjuk utama termasuk:
- LED Kuasa Tinggi: Ini adalah aplikasi yang paling biasa. MCPCB adalah penting untuk mengekalkan suhu simpang LED, yang secara langsung mempengaruhi kecerahan, konsistensi warna dan jangka hayatnya.
- Litar Penukaran Kuasa: Untuk menukar pengawal selia, pemacu motor dan bekalan kuasa di mana komponen seperti MOSFET dan induktor menghilangkan haba yang banyak.
- Reka Bentuk Terhad Ruang: Apabila anda tidak dapat memuatkan sink haba yang besar, MCPCB menyepadukan fungsi penyebaran haba terus ke dalam papan, menjimatkan ruang dan memudahkan pemasangan.
Jika aplikasi anda adalah semata-mata untuk pemprosesan isyarat logik atau kuasa rendah, papan FR-4 standard adalah lebih menjimatkan kos. Pilihannya ditentukan oleh bajet terma reka bentuk anda.
Bagaimanakah ketebalan kuprum mempengaruhi prestasi PCB Kuasa Tinggi?
Ketebalan kuprum ialah parameter kritikal yang secara langsung memberi kesan kepada prestasi PCB Kuasa Tinggi dalam dua cara utama: kapasiti bawaan semasa dan pelesapan haba.
- Kapasiti Membawa Semasa: Surih kuprum yang lebih luas dan tebal mempunyai rintangan elektrik yang lebih rendah. Menurut Hukum Ohm (P = I²R), rintangan yang lebih rendah bermakna kurang kuasa yang hilang sebagai haba untuk arus tertentu. Tembaga yang lebih tebal membolehkan anda mengalirkan arus yang lebih tinggi dengan selamat tanpa melebihi had suhu papan. Sebagai contoh, surih 6oz boleh membawa arus lebih ketara daripada surih 1oz lebar yang sama.
- Penyebaran Haba: Kuprum adalah konduktor haba yang sangat baik. Lapisan kuprum tebal bertindak sebagai penyebar haba, mengagihkan haba daripada komponen panas (seperti IC kuasa) ke atas kawasan PCB yang lebih besar. Ini mengurangkan suhu "titik panas" dan menjadikan keseluruhan papan lebih cekap dalam memindahkan haba ke persekitaran ambien atau sink haba.
Memilih ketebalan tembaga yang betul ialah pertukaran asas antara prestasi, kos dan kerumitan pembuatan.
Apakah ciri reka bentuk yang penting untuk memastikan kebolehpercayaan jangka panjang PCB Berkuasa Tinggi?
Memastikan kebolehpercayaan jangka panjang dalam PCB Berkuasa Tinggi memerlukan reka bentuk proaktif untuk mengurangkan tekanan arus tinggi dan kitaran haba. Ciri penting termasuk:
- Pad Pelega Terma: Untuk komponen lubang telus yang disambungkan ke satah kuprum besar (seperti tanah atau kuasa), sambungan pelepasan haba digunakan. Mereka mengurangkan kesan sink haba langsung semasa pematerian, memastikan sambungan pateri yang baik, sementara masih menyediakan sambungan elektrik dan haba yang baik semasa operasi.
- Mencukupi Melalui Saiz dan Penyaduran: Vias terma mestilah cukup besar dan mempunyai ketebalan penyaduran kuprum yang mencukupi untuk memindahkan haba dengan berkesan. Untuk aplikasi kebolehpercayaan tinggi, melalui pengisian dan penutupan dengan pateri atau epoksi boleh menghalang kemasukan lembapan dan meningkatkan pemindahan haba.
- Salutan Konformal: Penggunaan salutan kimia pelindung boleh melindungi papan daripada kelembapan, habuk dan bahan cemar kimia, yang amat penting dalam persekitaran industri atau automotif yang keras.
- Pemilihan Bahan: Menggunakan bahan dengan Tg yang tinggi dan Pekali Pengembangan Terma (CTE) yang rendah mengurangkan tekanan mekanikal pada vias dan komponen semasa turun naik suhu, mencegah keretakan dan penyahlamaan dari semasa ke semasa.
Ciri-ciri ini, digabungkan dengan pembuatan di bawah sistem kualiti seperti IATF 16949, adalah penting untuk mencipta PCB Berkuasa Tinggi yang akan bertahan selama bertahun-tahun dalam bidang ini.
