Panduan Komprehensif untuk Papan Sambung Ketumpatan Tinggi (HDI).

Dalam usaha tanpa henti untuk elektronik yang lebih kecil, lebih pantas dan lebih berkuasa, teknologi High-Density Interconnect (HDI) telah muncul sebagai pemboleh kritikal. Panduan ini menyelidiki aspek teras Papan Saling Ketumpatan Tinggi (HDI). , daripada proses pembuatan asas dan sains bahan kepada strategi reka bentuk khusus aplikasi dan pertimbangan rantaian bekalan untuk profesional.

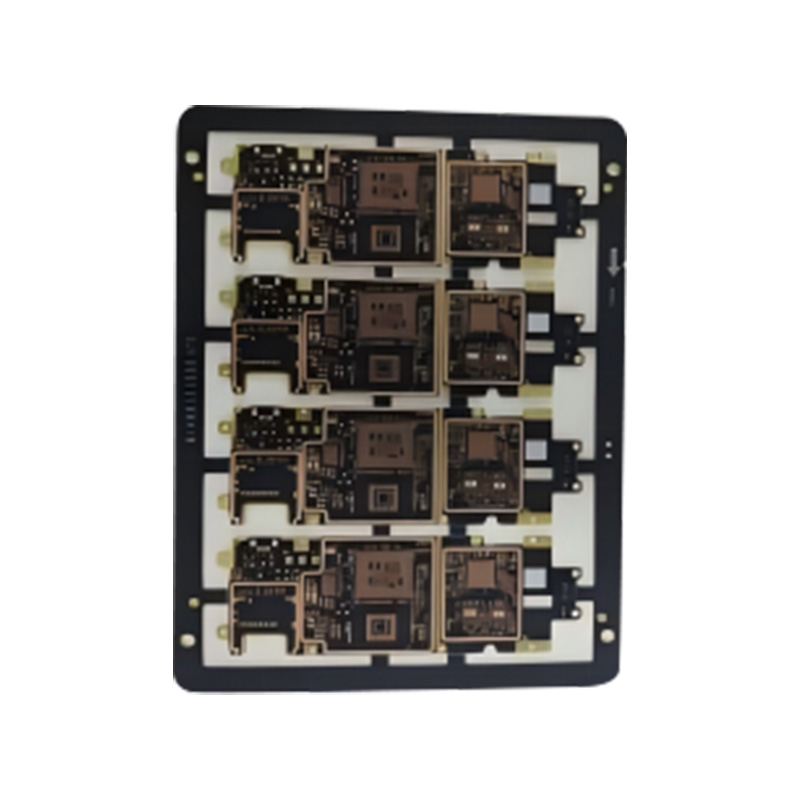

Pengilangan Teras HDI: Mikrovia dan Talian Ultra Halus

Keupayaan penentu papan HDI terletak pada struktur termaju yang membolehkan ketumpatan dan pengecilan komponen yang tidak pernah berlaku sebelum ini.

Pengeluar yang mengkhusus dalam HDI, seperti Anhui Hongxin Electronic Technology Co., Ltd., memanfaatkan teknologi ini untuk membina papan kompleks dengan ketebalan antara 0.3mm hingga 6mm dan sehingga 32 lapisan, membentuk tulang belakang peranti kompak moden.

Aliran Kerja Pembangunan HDI: Daripada Reka Bentuk kepada Penghantaran

Berjaya membawa reka bentuk HDI kepada pengeluaran besar-besaran memerlukan pengemudian proses yang terperinci dan berurutan.

• Kajian Reka Bentuk dan Kejuruteraan: Fasa awal ini adalah kritikal. Ia melibatkan pengesahan peraturan reka bentuk (DRC), merancang susunan lapisan, dan memilih bahan yang sesuai (cth., Tg FR-4 tinggi untuk kebolehpercayaan terma). Kerjasama rapat dengan pasukan kejuruteraan pengilang anda pada peringkat ini menghalang kelewatan yang mahal.
• Laminasi dan Fabrikasi Berjujukan: Papan HDI dibina melalui pelbagai kitaran laminasi. Teras dibuat terlebih dahulu, diikuti oleh lapisan berturut-turut dengan mikrovia. Proses seperti penggerudian laser, penyaduran tembaga yang tepat dan pengimejan corak diulang, menuntut kawalan proses yang luar biasa.
• Ujian dan Jaminan Kualiti: Memandangkan kerumitan, ujian elektrik (termasuk probe terbang atau ujian berasaskan lekapan) adalah wajib untuk mengesahkan sambungan dan pengasingan bersih. Ujian kawalan impedans juga biasa untuk reka bentuk berkelajuan tinggi.

Pengeluar terkemuka mengoptimumkan aliran kerja ini untuk menawarkan masa petunjuk yang kompetitif. Sebagai contoh, kitaran pengeluaran 25 hari berstruktur untuk pesanan HDI pukal mengimbangi pembuatan menyeluruh dengan keperluan masa ke pasaran, manakala perkhidmatan prototaip 24 jam pantas menyokong pengesahan reka bentuk awal.

Pemilihan Bahan untuk Kebolehpercayaan dan Prestasi HDI

Pilihan bahan asas dan kemasan secara langsung memberi kesan kepada kefungsian, ketahanan dan hasil papan HDI.

• Bahan substrat:
  • Standard & Tg Tinggi FR-4: Kuda kerja untuk banyak aplikasi. Gred Tg tinggi adalah penting untuk pematerian tanpa plumbum dan operasi dalam persekitaran suhu yang lebih tinggi.
  • Laminat khusus: Untuk aplikasi frekuensi tinggi/kelajuan (mis., modul 5G), bahan kehilangan rendah seperti Rogers atau seramik hidrokarbon khusus boleh disepadukan ke dalam tindanan.
  • Bahan Flex dan Tegar-Flex: Filem polimida digunakan di kawasan yang memerlukan lenturan, membolehkan faktor bentuk inovatif dalam barang boleh pakai dan elektronik padat.
• Kemasan Permukaan: Kemasan mestilah sesuai untuk komponen nada halus. Immersion Gold (ENIG) menawarkan permukaan rata yang sangat baik untuk pematerian dan ikatan wayar, manakala Immersion Silver atau formulasi OSP lanjutan menyediakan alternatif yang menjimatkan kos untuk kes penggunaan tertentu.

HDI sebagai Pemboleh Inovasi dalam Industri Utama

Teknologi HDI bukan sekadar jenis PCB; ia adalah penyelesaian strategik untuk inovasi produk.

• Telefon Pintar 5G dan Teknologi Pengguna: HDI membolehkan pengecilan melampau yang diperlukan untuk membungkus berbilang modul antena 5G, pemproses lanjutan dan bateri besar ke dalam profil tipis. Ia membolehkan penggunaan teknik cip-on-board (COB) dan pakej-pada-pakej (PoP).
• Aeroangkasa dan Perubatan Kebolehpercayaan Tinggi: Dalam bidang ini, nilai HDI adalah dalam kebolehpercayaan dan kepadatan prestasi. Ia membolehkan lebih banyak fungsi dalam kotak avionik yang dikekang oleh ruang atau monitor perubatan mudah alih, selalunya menggunakan binaan fleksibel tegar untuk ketahanan.
• Elektronik Automotif Lanjutan: Memandangkan kenderaan menggabungkan lebih banyak ADAS (Sistem Bantuan Pemandu Terperinci) dan infotainment dalam kenderaan, papan HDI mengurus rangkaian kompleks berkelajuan tinggi antara penderia, kamera dan unit kawalan, selalunya memerlukan pematuhan dengan piawaian gred automotif seperti IATF 16949.

Soalan Lazim

Apakah sebenarnya yang mentakrifkan papan sebagai PCB "HDI"?

PCB HDI ditakrifkan terutamanya oleh ketumpatan pendawaian yang lebih tinggi bagi setiap unit kawasan berbanding PCB tradisional. Ini dicapai melalui ciri khusus:

1. Mikrovia: Penggunaan vias buta dan/atau tertimbus dengan diameter biasanya ≤150µm.
2. Garis dan Ruang yang Lebih Halus: Lebar jejak dan kelegaan 3 mil (0.075mm) atau kurang.
3. Ketumpatan Pad Sambungan Lebih Tinggi: Keupayaan untuk menampung komponen dengan pic yang sangat halus (cth., BGA pic <0.5mm).
4. Lapisan Binaan Berurutan: Selalunya melibatkan kitaran laminasi berbilang untuk mencipta lapisan yang saling berkaitan.

Papan yang menggabungkan beberapa elemen ini, terutamanya mikrovia, biasanya dikelaskan sebagai HDI.

Bilakah saya harus mempertimbangkan untuk menggunakan reka bentuk HDI berbanding PCB berbilang lapisan standard?

Anda harus sangat mempertimbangkan teknologi HDI apabila reka bentuk anda menghadapi satu atau lebih daripada cabaran ini:

• Kekangan Ruang: Penutup produk sangat kecil (cth., telefon pintar boleh pakai, boleh didengar, ultra nipis).
• Komponen Kiraan Pin Tinggi: Anda perlu menghalakan CPU moden, FPGA atau cip memori dengan jejak BGA nada halus.
• Keperluan Prestasi Isyarat Tinggi: Anda memerlukan laluan isyarat yang lebih pendek dan lebih langsung untuk prestasi elektrik yang unggul (cth., kelajuan lebih pantas, kurang cakap silang).
• Peningkatan Fungsi dalam Saiz yang Sama: Anda perlu menambah ciri baharu yang ketara pada produk tanpa meningkatkan jejak PCBnya.

Jika reka bentuk anda hanya menggunakan komponen nada besar dan mempunyai ruang papan yang mencukupi, multilayer standard mungkin lebih menjimatkan kos.

Mengapa papan HDI lebih mahal, dan bagaimana saya boleh menguruskan kos?

Peningkatan kos berpunca daripada:

• Proses Kompleks: Langkah pengeluaran tambahan seperti laminasi berjujukan, penggerudian laser dan pengimejan yang lebih tepat.
• Peralatan Lanjutan: Keperluan untuk pembuatan berketepatan tinggi dan jentera pemeriksaan.
• Hasil Rendah Pada mulanya: Kerumitan boleh membawa kepada hasil pengeluaran yang lebih rendah, terutamanya untuk reka bentuk baharu atau sangat kompleks.

Strategi Pengurusan Kos:

1. Optimumkan Kiraan Lapisan: Bekerjasama dengan pengilang anda untuk menggunakan bilangan lapisan minimum yang diperlukan.
2. Permudahkan Melalui Struktur: Gunakan mikrovia hanya di tempat yang sangat diperlukan. Timbunan "1 N 1" adalah lebih murah daripada HDI "sebarang lapisan".
3. Reka Bentuk untuk Kebolehkilangan (DFM): Patuhi dengan tegas garis panduan DFM pengeluar untuk mengelakkan isu hasil.
4. Rancangan untuk Kelantangan: Kos unit berkurangan dengan ketara dengan kuantiti pesanan yang lebih tinggi disebabkan penggunaan panel yang dioptimumkan dan pelunasan persediaan.

Apakah pensijilan utama yang perlu saya cari dalam pengeluar papan HDI?

Pensijilan ialah proksi untuk kawalan dan kebolehpercayaan proses pengilang. Yang paling penting termasuk:

• IATF 16949: Piawaian pengurusan kualiti automotif. Ia menunjukkan komitmen peringkat atasan terhadap kawalan proses yang sistematik, kebolehkesanan dan penambahbaikan berterusan—sangat bernilai walaupun untuk projek bukan automotif.
• ISO 9001: Pensijilan sistem pengurusan kualiti asas.
• Pengiktirafan UL: Memastikan bahan papan dan pembinaan memenuhi piawaian keselamatan, selalunya diperlukan untuk produk akhir yang dijual di banyak wilayah.
• Pematuhan Piawaian IPC: Walaupun bukan pensijilan, pematuhan kepada piawaian seperti IPC-6012 (prestasi) dan IPC-6018 (HDI) merupakan penunjuk keupayaan teknikal yang kukuh.

Pengilang seperti Anhui Hongxin Electronic Technology Co., Ltd., yang memegang pensijilan IATF 16949, ISO dan UL, menunjukkan rangka kerja yang teguh untuk menghasilkan papan HDI yang boleh dipercayai.

Bagaimanakah prototaip pantas untuk papan HDI berfungsi dengan kitaran pengeluaran pukal 25 hari?

Pendekatan dua peringkat ini direka untuk menyokong kedua-dua inovasi dan penskalaan:

1. Prototaip Pantas (cth., 24-72 jam): Perkhidmatan ini menggunakan penjadualan dipercepatkan untuk panel kecil (selalunya 1-5 keping). Ia memberi tumpuan kepada pengesahan reka bentuk —menyemak ketersambungan elektrik, kefungsian asas dan kesesuaian. Ia mungkin menggunakan toleransi yang sedikit santai atau alatan yang berbeza untuk mencapai kelajuan.
2. Pengeluaran Pukal Berstruktur (mis., 25 hari): Setelah reka bentuk disahkan, pengeluaran skala penuh bermula. Ini melibatkan memuktamadkan dan mengeluarkan semua perkakas khusus (fail gerudi laser, plat laminasi, lekapan ujian), menjalankan pemeriksaan DFM penuh, dan menghasilkan pesanan pada panel besar dengan kawalan proses yang ketat untuk hasil dan konsistensi optimum. Kitaran 25 hari merangkumi aliran kerja yang lengkap dan dioptimumkan ini untuk pesanan volum.

Model ini membolehkan syarikat mengulang reka bentuk dengan cepat tanpa komitmen dan kemudian beralih dengan lancar kepada rantaian bekalan volum yang boleh dipercayai dan kos efektif.
