Tersuai PCB Berkelajuan Tinggi

Rumah / Produk / PCB / PCB Berkelajuan Tinggi

PCB Berkelajuan Tinggi Pengilang

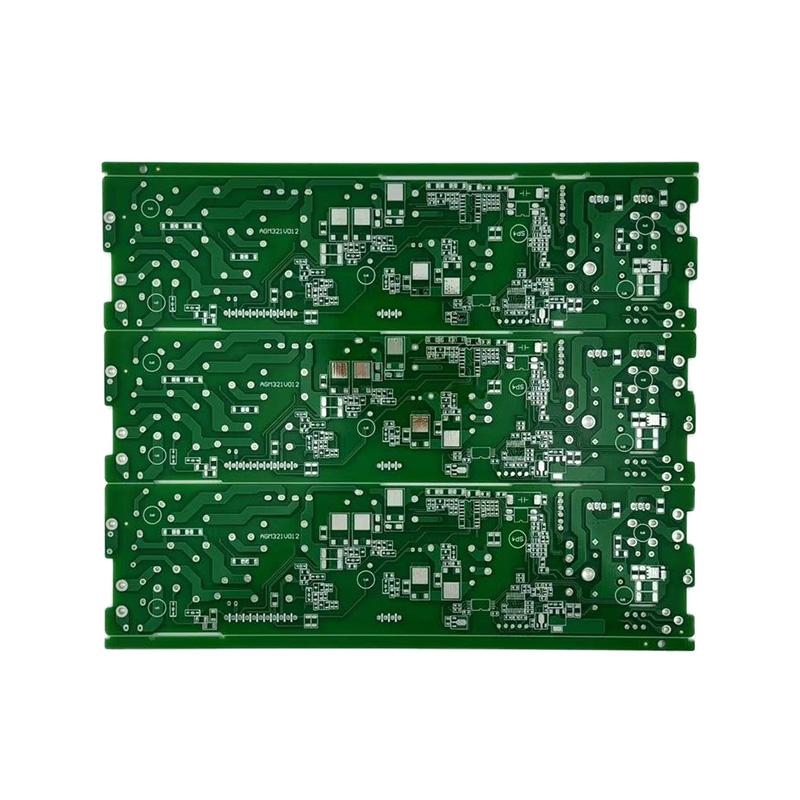

PCB Berkelajuan Tinggi ialah papan litar khusus yang direka khusus untuk memproses isyarat digital berkelajuan tinggi di atas paras gigahertz. Matlamat teras mereka adalah untuk memastikan integriti isyarat dengan mengawal impedans dengan tepat dan mengurangkan kehilangan dan kependaman isyarat. Papan ini berdasarkan pelbagai substrat, termasuk FR-4, bahan frekuensi tinggi, seramik dan substrat logam. Mereka mempunyai prestasi elektrik yang sangat baik dan keupayaan pengurusan haba, dan strukturnya terdiri daripada satu lapisan kepada reka bentuk yang kompleks sehingga 32 lapisan. Mereka juga menyokong proses khas seperti rigid-flex. Dengan garisan ultra-halus dan jarak 0.075mm, teknologi penggerudian nisbah aspek tinggi 10:1, dan pelbagai rawatan permukaan seperti emas rendaman nikel dan OSP, ia boleh menangani masalah pengecilan dan crosstalk secara berkesan dalam penghantaran isyarat frekuensi tinggi. Ia digunakan terutamanya dalam bidang teras seperti pelayan pusat data, penghala mewah, kad pecutan kecerdasan buatan dan superkomputer, yang mempunyai keperluan ketat untuk kelajuan dan kestabilan penghantaran data.

Tentang
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. ialah China PCB Berkelajuan Tinggi Pengilang dan Tersuai PCB Berkelajuan Tinggi Syarikat. Ia terletak di Taman Perindustrian PCB China, Daerah Pembangunan Ekonomi Guangde, Wilayah Anhui. Ditubuhkan pada Oktober 2013, kilang kami seluas 20,000 meter persegi dan menggaji 110 kakitangan, termasuk lebih 7 jurutera profesional dengan pengalaman lebih 15 tahun. Produk PCB syarikat termasuk papan 1-32 lapis, papan Tg tinggi, papan kuprum tebal, papan fleksibel-tegar, papan frekuensi tinggi, papan berlapis dielektrik hibrid, papan vias tertanam, papan berasaskan logam, dan papan bebas halogen. Prototaip pantas PCB berketepatan tinggi tersedia, dengan pesanan pukal untuk papan satu dan dua muka dihantar dalam 6-7 hari, papan 4-8 lapis dalam 9-20 hari, papan 10-16 lapis dalam 20-25 hari, papan 16-32 lapis dalam 25-45 hari, papan HDI dalam 25 hari, dan prototaip dua muka boleh dihantar secepat 24 jam. Kami komited untuk menyediakan produk berkualiti tinggi dan perkhidmatan profesional kepada pelanggan global, dan kami mempunyai keupayaan untuk menghantar kuantiti besar dan kelompok kecil. Proses rawatan permukaan produk kami lengkap. Jenis bahan asas termasuk FR-1, 22F, CEM-1, CEM-3, FR-4 (dengan Tg tinggi, bebas halogen, dll.), papan frekuensi tinggi, dan substrat logam. Semua jenis produk telah lulus pensijilan sistem pengurusan kualiti antarabangsa ISO9001, ISO14001, ISO45001, IATF16949, serta pensijilan keselamatan UL. Rangkaian jualan kami meluas dari kawasan pedalaman ke Asia Tenggara, Eropah, dan Amerika. Dalam persaingan pasaran yang sengit, kami sentiasa menerima pujian tinggi daripada pelanggan.
Sijil Penghormatan
  • NQA
  • Sijil UL
  • Pensijilan Produk
  • Pensijilan Produk
Berita
PCB Berkelajuan Tinggi Pengetahuan Industri

Menakluk Gelombang Milimeter: Penyelaman Mendalam ke dalam Teknologi PCB Berkelajuan Tinggi

Prestasi elektronik moden, daripada stesen pangkalan 5G kepada sistem bantuan pemandu lanjutan, bergantung pada komponen kritikal: PCB Berkelajuan Tinggi . Apabila frekuensi isyarat naik ke dalam julat berbilang gigahertz dan gelombang milimeter, sifat fizikal papan litar bercetak menjadi faktor utama dalam kejayaan sistem. Artikel ini meneroka teknologi teras, sains bahan dan ketepatan pembuatan yang diperlukan untuk menguasai reka bentuk dan pengeluaran PCB berkelajuan tinggi, menggunakan keupayaan pengeluar terkemuka seperti Anhui Hongxin Electronic Technology Co., Ltd.

Sains Bahan: Asas Integriti Isyarat

Pada frekuensi di atas 10GHz, bahan FR-4 tradisional sering gagal disebabkan kehilangan isyarat yang lebih tinggi dan sifat dielektrik yang tidak stabil. Memilih substrat yang betul adalah langkah pertama dan paling penting.

Parameter Standard FR-4 Bahan Frekuensi Tinggi Kesan terhadap Prestasi
Pemalar Dielektrik (Dk) 4.5 - 5.0 3.0 - 4.5 Dk yang lebih rendah membolehkan perambatan isyarat yang lebih cepat dan mengurangkan kelewatan isyarat.
Faktor Pelesapan (Df) 0.015 - 0.025 0.002 - 0.004 Df yang lebih rendah dengan ketara mengurangkan pengecilan isyarat (kehilangan), penting untuk jejak yang panjang.
Suhu Peralihan Kaca (Tg) 130°C - 140°C > 170°C (Tinggi-Tg) Tg yang lebih tinggi memastikan papan kekal stabil dari segi dimensi semasa pematerian dan operasi suhu tinggi.

Untuk aplikasi yang menuntut prestasi terbaik, papan berlamina dielektrik hibrid menawarkan penyelesaian yang optimum. Papan ini menggabungkan secara strategik bahan frekuensi tinggi dalam lapisan isyarat kritikal dengan FR-4 dalam kuasa atau lapisan tanah yang lebih kos efektif, mengimbangi prestasi dengan kos pembuatan.

Seni Kawalan Impedans

Dalam reka bentuk berkelajuan tinggi, mengawal impedans jejak isyarat tidak boleh dirunding. Impedans yang tidak sepadan membawa kepada pantulan isyarat, menyebabkan kerosakan data dan kegagalan sistem. Mencapai kawalan impedans yang tepat memerlukan toleransi pembuatan yang ketat.

  • Impedans Sasaran: Impedans satu hujung biasa ialah 50Ω, manakala pasangan pembezaan selalunya 90Ω atau 100Ω.
  • Toleransi Impedans: Toleransi standard ialah ±10%. Untuk aplikasi berprestasi tinggi, toleransi yang lebih ketat sebanyak ±7% atau bahkan ±5% diperlukan.
  • Faktor Utama: Impedans akhir ialah fungsi lebar surih, ketinggian surih, ketebalan dielektrik, dan Dk bahan. Pengilang mesti mengawal setiap pembolehubah ini dengan tepat.

Syarikat seperti Anhui Hongxin Electronic Technology Co., Ltd., dengan pasukan jurutera berpengalaman mereka, menggunakan alat simulasi termaju dan proses yang dikawal ketat untuk memastikan setiap papan yang dihasilkan memenuhi profil impedans yang ditentukan merentas semua lapisan.

Pembuatan Tangkas: Dari Prototaip kepada Pengeluaran

Kepantasan inovasi menuntut tindak balas pembuatan yang sama tangkas. Keupayaan untuk membuat prototaip dengan pantas dan kemudian membuat skala kepada pengeluaran besar-besaran adalah kelebihan daya saing utama.

Masa Utama Pengeluaran Biasa:

  • Prototaip dua muka: Sepantas 24 jam.
  • 4-8 Papan Lapisan (Volume): 9-20 hari.
  • 10-16 Papan Lapisan (Volume): 20-25 hari.
  • Papan HDI (Volume): Dalam masa 25 hari.

Ketangkasan ini disokong oleh jejak pembuatan yang komprehensif, termasuk kilang seluas 20,000 meter persegi dan rangkaian lengkap proses rawatan permukaan, membolehkan kedua-dua prototaip pantas kumpulan kecil dan pengeluaran volum besar tanpa mengorbankan kualiti.

Kebolehpercayaan dan Pensijilan: Memenuhi Piawaian Industri

Untuk aplikasi berkepentingan tinggi dalam sektor automotif dan perindustrian, PCB Berkelajuan Tinggi mestilah lebih daripada sekadar bunyi elektrik; ia mestilah sangat boleh dipercayai dan diperakui mengikut piawaian antarabangsa yang ketat.

  • IATF 16949: Pensijilan ini ialah piawaian emas untuk industri automotif, menunjukkan komitmen terhadap pengurusan kualiti, pencegahan kecacatan dan penambahbaikan berterusan.
  • Pensijilan UL: Memastikan produk memenuhi piawaian keselamatan dan mudah terbakar, seperti penarafan UL 94V-0 untuk kalis api.
  • Pematuhan Bahan: Menggunakan bahan High-Tg dan bebas halogen menangani kedua-dua kebolehpercayaan suhu tinggi dan peraturan persekitaran.

Portfolio pensijilan pengilang, termasuk ISO9001, ISO14001, dan IATF16949, adalah penunjuk yang jelas tentang keupayaannya untuk menyampaikan PCB Berkelajuan Tinggi yang boleh dipercayai dan berkualiti tinggi untuk pasaran global.

Soalan Lazim

Apakah perbezaan antara PCB standard dan PCB Berkelajuan Tinggi?

Perbezaan utama terletak pada pemilihan bahan dan ketepatan pembuatan. PCB standard, selalunya dibuat daripada FR-4, direka untuk aplikasi frekuensi rendah di mana kehilangan isyarat dan kestabilan dielektrik kurang kritikal. A PCB Berkelajuan Tinggi menggunakan lamina khusus dengan pemalar dielektrik (Dk) yang lebih rendah dan lebih stabil serta faktor pelesapan (Df) yang jauh lebih rendah untuk meminimumkan kehilangan isyarat pada frekuensi tinggi. Tambahan pula, PCB Berkelajuan Tinggi memerlukan toleransi pembuatan yang lebih ketat untuk kawalan impedans, geometri surih, dan pendaftaran lapisan untuk memastikan integriti isyarat. Ia penting untuk aplikasi seperti 5G, pengkomputeran berkelajuan tinggi dan sistem radar lanjutan.

Mengapakah kawalan impedans sangat kritikal dalam reka bentuk PCB Berkelajuan Tinggi?

Kawalan impedans adalah kritikal kerana ia memastikan bahawa impedans surih PCB sepadan dengan galangan sumber (cth., cip pemancar) dan beban (cth., cip penerima). Apabila terdapat ketidakpadanan impedans, sebahagian daripada isyarat dipantulkan kembali ke sumber dan bukannya dihantar ke penerima. Pantulan ini menyebabkan herotan isyarat, deringan dan ralat data, yang boleh menyebabkan kegagalan sistem lengkap. Dalam litar analog digital dan frekuensi tinggi berkelajuan tinggi, walaupun pantulan kecil boleh merosakkan, menjadikan kawalan impedans yang tepat (cth., 100Ω ±10% untuk pasangan pembezaan) keperluan asas untuk produk berfungsi.

Bilakah saya harus menggunakan bahan Rogers dan bukannya FR-4 untuk PCB saya?

Anda harus mempertimbangkan untuk menggunakan bahan Rogers dan bukannya FR-4 apabila aplikasi anda melibatkan frekuensi operasi biasanya melebihi 2-5GHz, di mana kehilangan isyarat menjadi masalah yang ketara. Penunjuk utama untuk memerlukan Rogers atau lamina frekuensi tinggi lain termasuk:

  • Frekuensi Tinggi: Aplikasi seperti 5G (mmWave), radar automotif (77GHz) dan serdes berkelajuan tinggi (melebihi 10 Gbps).
  • Keperluan Integriti Isyarat yang Tegas: Apabila reka bentuk anda memerlukan pengecilan isyarat yang minimum dan herotan yang rendah pada panjang surih yang panjang.
  • Toleransi yang ketat pada Dk: Bahan Rogers menawarkan toleransi yang lebih ketat pada pemalar dielektrik, yang penting untuk impedans dan prestasi yang boleh diramal dalam litar RF dan gelombang mikro yang kompleks.

Walaupun FR-4 lebih menjimatkan kos, untuk sebarang aplikasi frekuensi tinggi, kritikal prestasi, pelaburan dalam bahan Rogers adalah perlu untuk memastikan produk akan berfungsi seperti yang direka bentuk.

Apakah pertimbangan utama untuk memilih kemasan permukaan untuk PCB Berkelajuan Tinggi?

Pilihan kemasan permukaan untuk PCB Berkelajuan Tinggi memberi kesan kepada kebolehmaterian, jangka hayat, kebolehpercayaan dan juga prestasi frekuensi tinggi. Pertimbangan utama termasuk:

  • ENIG (Emas Perendaman Nikel Tanpa Elektro): Menawarkan permukaan rata dan rata yang sesuai untuk komponen nada halus dan memberikan jangka hayat yang panjang. Walau bagaimanapun, lapisan nikel boleh menjadi sedikit "lebih sukar" untuk pematerian dan boleh menyebabkan kehilangan isyarat pada frekuensi yang sangat tinggi.
  • ENEPIG (Emas Perendaman Palladium Tanpa Nikel Tanpa Elektro): Dianggap sebagai kemasan premium. Penghalang paladium menghalang penghijrahan nikel dan menyediakan permukaan yang sangat boleh dipercayai, boleh dipateri dengan prestasi frekuensi tinggi yang sangat baik, menjadikannya sesuai untuk aplikasi yang menuntut.
  • OSP (Pengawet Kebolehpaterian Organik): Permukaan rata yang menjimatkan kos dan sangat mesra pematerian. Walau bagaimanapun, ia mempunyai jangka hayat terhad (biasanya 6-12 bulan) dan tidak sesuai untuk aplikasi yang memerlukan berbilang kitaran aliran semula atau ikatan wayar.

Untuk kebanyakan PCB Berkelajuan Tinggi aplikasi, ENIG ialah pilihan biasa dan boleh dipercayai, manakala ENEPIG dipilih untuk reka bentuk yang paling kritikal, kebolehpercayaan tinggi dan frekuensi sangat tinggi.
