PCB seramik Pengilang

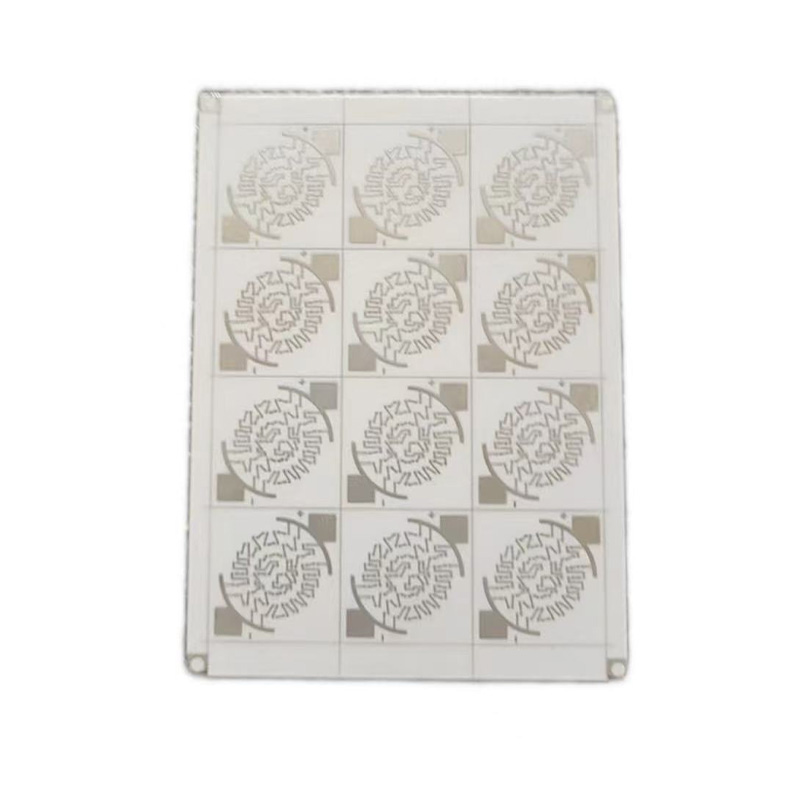

PCB seramik ialah papan litar berprestasi tinggi yang menggunakan bahan seramik khusus seperti alumina dan aluminium nitrida sebagai substrat penebat. Berbanding dengan substrat FR-4 atau logam yang lebih biasa, ciri mereka yang paling ketara ialah prestasi pelesapan haba yang unggul, yang membolehkan mereka secara langsung dan cekap menghilangkan haba yang dijana oleh cip berkuasa tinggi, memastikan operasi peranti elektronik yang stabil dalam persekitaran suhu tinggi. Tambahan pula, ia mempunyai ciri frekuensi tinggi yang sangat baik, penebat yang tinggi, dan pekali pengembangan haba yang rendah, menjadikannya padanan yang sempurna untuk bahan cip. Dengan julat ketebalan 0.3 hingga 6 mm, keupayaan penghalaan yang kompleks sehingga 32 lapisan, dan kebolehkesanan ketepatan 3 mil (0.075 mm), PCB seramik amat sesuai untuk aplikasi canggih seperti lampu LED berkuasa tinggi, sistem kawalan elektronik automotif, modul komunikasi frekuensi tinggi, dan semua rentetan yang memerlukan rentetan haba pada ruang elektronik. kebolehpercayaan, dan integriti isyarat.

Tentang
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. ialah China PCB seramik Pengilang dan Tersuai PCB seramik Syarikat. Ia terletak di Taman Perindustrian PCB China, Daerah Pembangunan Ekonomi Guangde, Wilayah Anhui. Ditubuhkan pada Oktober 2013, kilang kami seluas 20,000 meter persegi dan menggaji 110 kakitangan, termasuk lebih 7 jurutera profesional dengan pengalaman lebih 15 tahun. Produk PCB syarikat termasuk papan 1-32 lapis, papan Tg tinggi, papan kuprum tebal, papan fleksibel-tegar, papan frekuensi tinggi, papan berlapis dielektrik hibrid, papan vias tertanam, papan berasaskan logam, dan papan bebas halogen. Prototaip pantas PCB berketepatan tinggi tersedia, dengan pesanan pukal untuk papan satu dan dua muka dihantar dalam 6-7 hari, papan 4-8 lapis dalam 9-20 hari, papan 10-16 lapis dalam 20-25 hari, papan 16-32 lapis dalam 25-45 hari, papan HDI dalam 25 hari, dan prototaip dua muka boleh dihantar secepat 24 jam. Kami komited untuk menyediakan produk berkualiti tinggi dan perkhidmatan profesional kepada pelanggan global, dan kami mempunyai keupayaan untuk menghantar kuantiti besar dan kelompok kecil. Proses rawatan permukaan produk kami lengkap. Jenis bahan asas termasuk FR-1, 22F, CEM-1, CEM-3, FR-4 (dengan Tg tinggi, bebas halogen, dll.), papan frekuensi tinggi, dan substrat logam. Semua jenis produk telah lulus pensijilan sistem pengurusan kualiti antarabangsa ISO9001, ISO14001, ISO45001, IATF16949, serta pensijilan keselamatan UL. Rangkaian jualan kami meluas dari kawasan pedalaman ke Asia Tenggara, Eropah, dan Amerika. Dalam persaingan pasaran yang sengit, kami sentiasa menerima pujian tinggi daripada pelanggan.
Sijil Penghormatan
  • NQA
  • Sijil UL
  • Pensijilan Produk
  • Pensijilan Produk
Berita
PCB seramik Pengetahuan Industri

Apa yang membuat PCB seramik menonjol dalam bidang elektronik mewah?

Dalam bidang elektronik kuasa, elektronik automotif, komunikasi 5G dan tenaga baharu yang pesat membangun, PCB FR-4 tradisional semakin menunjukkan pengehadan dalam aplikasi berkuasa tinggi, frekuensi tinggi dan kebolehpercayaan tinggi. Oleh itu, produk yang menggabungkan kelebihan sains bahan dan pembuatan elektronik - PCB seramik – menjadi semakin menonjol di mata jurutera dan pembuat keputusan pembelian.

Apakah PCB seramik? Mengapa ia berbeza daripada papan litar tradisional?

PCB seramik ialah papan litar yang menggunakan bahan seramik seperti aluminium oksida (Al₂O₃) dan aluminium nitrida (AlN) sebagai substrat. Tidak seperti lamina bersalut tembaga berasaskan resin konvensional, substrat seramik itu sendiri mempunyai kekonduksian terma yang tinggi, penebat yang tinggi, dan kestabilan mekanikal yang sangat baik, membolehkan ia beroperasi dengan stabil walaupun dalam keadaan yang melampau.

Dari perspektif bahan, PCB seramik bukan lagi sekadar pembawa untuk litar, tetapi pada masa yang sama bertindak sebagai kedua-dua struktur pelesapan haba dan lapisan penebat elektrik. Inilah sebab utama mengapa ia digunakan secara meluas dalam LED berkuasa tinggi, modul kuasa dan modul IGBT.

Apakah kelebihan teras PCB seramik?

Keupayaan pengurusan terma

Mengambil seramik aluminium nitrida sebagai contoh, kekonduksian termanya boleh mencapai 170–200 W/m·K, jauh lebih tinggi daripada bahan FR-4 biasa. Ini bermakna haba boleh dialirkan dengan cepat dari peranti, mengurangkan suhu simpang dengan ketara dan meningkatkan jangka hayat sistem.

Kebolehpercayaan yang tinggi

Pekali pengembangan haba bahan seramik adalah hampir dengan cip silikon, dengan berkesan mengurangkan kelesuan sendi pateri semasa kitaran haba, menjadikannya sangat sesuai untuk produk elektronik automotif dan gred industri.

PCB seramik juga mempunyai prestasi frekuensi tinggi yang sangat baik dan rintangan kakisan, mengekalkan ciri elektrik yang stabil walaupun dalam persekitaran frekuensi tinggi, voltan tinggi dan kelembapan tinggi. Ini adalah penunjuk utama yang dinilai dalam banyak aplikasi komunikasi dan ketenteraan mewah.

Dalam bidang manakah PCB seramik digunakan terutamanya?

Pada masa ini, PCB seramik digunakan secara meluas dalam aplikasi berikut:

  • Modul semikonduktor kuasa: menyediakan asas pelesapan haba yang stabil untuk IGBT dan MOSFET;
  • Elektronik automotif: digunakan dalam unit kawalan elektronik, modul pencahayaan, dan sistem kuasa kenderaan tenaga baharu;
  • Pencahayaan dan paparan LED: mencapai keseimbangan antara kecerahan tinggi dan jangka hayat yang panjang;
  • Komunikasi frekuensi tinggi dan aeroangkasa: memenuhi keperluan ketat untuk integriti isyarat dan kebolehsuaian alam sekitar.

Boleh dikatakan bahawa semakin tinggi keperluan untuk prestasi dan kebolehpercayaan, semakin jelas nilai PCB seramik.

Apakah permintaan yang lebih tinggi yang dibuat oleh pembuatan PCB seramik pada pengeluar PCB?

Berbanding dengan PCB konvensional, PCB seramik mempunyai keperluan yang lebih tinggi untuk ketepatan peralatan, kawalan proses dan pengalaman kejuruteraan semasa proses pembuatan. Daripada kaedah metalisasi (seperti DBC dan DPC) kepada kawalan kehalusan talian dan ujian kebolehpercayaan, setiap pautan menguji kekuatan komprehensif pengeluar.

Inilah sebabnya mengapa memilih pembekal dengan keupayaan pembuatan PCB berbilang jenis, sistem kualiti matang, dan keupayaan penghantaran cepat adalah sangat penting.

Bagaimanakah Anhui Hongxin Electronic Technology Co., Ltd. membantu pelanggan mencapai penyelesaian seramik dan PCB yang boleh dipercayai tinggi?

Sebagai pengilang profesional yang berakar umbi di taman perindustrian PCB China, Anhui Hongxin Electronic Technology Co., Ltd. sentiasa memberi tumpuan kepada penyelidikan dan pembangunan serta pembuatan produk PCB pertengahan hingga tinggi sejak penubuhannya.

Walaupun PCB seramik tergolong dalam pasaran khusus mewah, pengalaman jangka panjang Anhui Hongxin Electronic Technology Co., Ltd. dalam papan tembaga tebal, substrat logam, papan frekuensi tinggi, papan tekanan campuran dan papan HDI menyediakan asas teknikal yang kukuh untuk aplikasi berkaitan. Terutamanya dalam pelesapan haba yang tinggi, pemahaman reka bentuk kebolehpercayaan tinggi, pemilihan bahan, dan kawalan proses, kami boleh bekerjasama secara berkesan dengan pelanggan pada peringkat reka bentuk awal.

Bergantung pada barisan pengeluaran yang lengkap dan sistem pengurusan yang matang, Anhui Hongxin Electronic Technology Co., Ltd. bukan sahaja boleh melaksanakan prototaip pantas dalam kumpulan kecil dan berketepatan tinggi tetapi juga mempunyai keupayaan untuk menghantar pesanan volum besar secara stabil. Papan bermuka dua boleh dihantar sepantas 24 jam, dan masa penghantaran untuk papan berbilang lapisan adalah jelas dan boleh dikawal, yang amat penting untuk pelanggan yang mempunyai jadual R&D yang ketat dan kitaran projek yang jelas.

Syarikat itu telah lulus berbilang pensijilan antarabangsa, termasuk ISO9001, ISO14001, ISO45001, IATF16949, dan UL, dan produknya dieksport ke Asia Tenggara, Eropah, dan Amerika, terus mendapat pengiktirafan pelanggan dalam persaingan antarabangsa yang sengit.

Adakah PCB seramik akan menjadi arus perdana pembangunan PCB masa depan?

Dari perspektif kos, PCB seramik tidak mungkin menggantikan sepenuhnya papan FR-4 tradisional dalam jangka pendek. Walau bagaimanapun, adalah pasti bahawa dengan pembangunan berterusan tenaga baharu, kereta pintar, peranti kuasa, dan komunikasi frekuensi tinggi, PCB seramik akan memainkan peranan yang semakin penting dalam aplikasi mewah.

Bagi perniagaan, memahami logik teknikal PCB seramik terlebih dahulu dan mewujudkan perkongsian dengan pengeluar PCB yang memiliki keupayaan pembuatan yang komprehensif akan menjadi langkah penting dalam persediaan untuk peningkatan teknologi masa depan.

Soalan Lazim

S1: Adakah PCB seramik sentiasa lebih baik daripada FR-4?

Tidak semestinya. PCB seramik sesuai untuk aplikasi berkuasa tinggi, kebolehpercayaan tinggi, manakala FR-4 masih mempunyai kelebihan dari segi kos dan serba boleh. Kuncinya terletak pada keperluan permohonan.

S2: Adakah kitaran pemprosesan untuk PCB seramik sangat lama?

Berbanding dengan PCB biasa, kitarannya agak panjang, tetapi pengeluar yang mempunyai pengalaman pelbagai proses dan keupayaan penjadualan pengeluaran yang cekap boleh mengawal masa penghantaran dengan berkesan.

S3: Jika projek belum dimuktamadkan sepenuhnya, bolehkah kita mulakan dengan prototaip?

ya. Pengeluar seperti Anhui Hongxin Electronic Technology Co., Ltd., yang menyokong pengeluaran kumpulan kecil dan prototaip pantas, adalah sesuai untuk mengesahkan penyelesaian semasa fasa R&D.

S4: Adakah kos PCB seramik akan berkurangan pada masa hadapan?

Dengan penyetempatan bahan dan kematangan proses, kos dijangka akan dioptimumkan secara beransur-ansur, tetapi mereka masih akan berkhidmat terutamanya kepada pasaran aplikasi mewah.

Jika anda sedang mencari rakan kongsi PCB mewah yang boleh dipercayai, memahami PCB seramik mungkin menjadi kunci untuk membuka kunci daya saing produk generasi akan datang anda.
