Bagaimanakah Substrat Logam PCB Meningkatkan Pengurusan Terma dalam Elektronik Kuasa?

Evolusi papan litar bercetak (PCB) telah membentuk landskap elektronik moden dengan ketara, terutamanya dengan peningkatan permintaan untuk prestasi dan kecekapan yang lebih tinggi. Di antara pelbagai jenis PCB, PCB substrat logam, juga dikenali sebagai MCPCB, telah mendapat perhatian kerana keupayaan pengurusan haba yang cemerlang. PCB jenis ini adalah penting untuk memastikan prestasi komponen elektronik yang boleh dipercayai dalam aplikasi yang menuntut.

Pada hari-hari awal pembangunan PCB, tumpuan utama adalah pada fungsi elektrik. Walau bagaimanapun, apabila teknologi maju, keperluan untuk pelesapan haba yang lebih baik dan keupayaan untuk mengendalikan beban kuasa yang lebih tinggi menjadi lebih penting. PCB teras logam telah dibangunkan sebagai penyelesaian kepada isu-isu ini, menawarkan kekonduksian terma yang unggul berbanding PCB FR4 tradisional. Ia telah menjadi sangat penting dalam industri seperti lampu LED, elektronik kuasa dan elektronik automotif, di mana pengurusan haba adalah penting untuk jangka hayat dan kecekapan peranti.

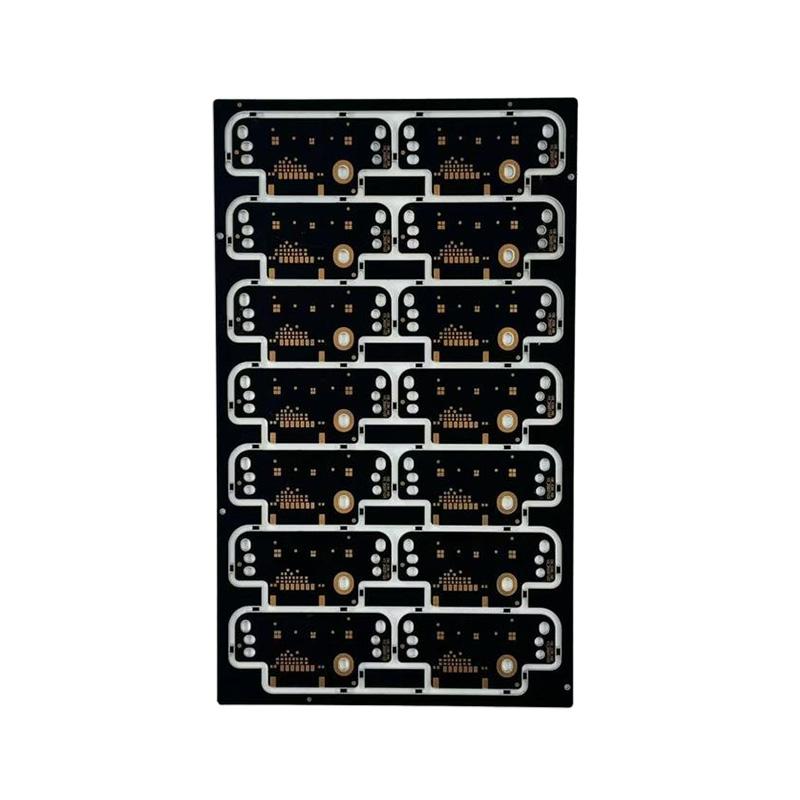

Apakah itu PCB Metal Substrat (MCPCB)?

substrat logam PCB s, sering dirujuk sebagai PCB teras logam (MCPCB), ialah jenis papan litar bercetak khusus yang direka untuk menangani cabaran pengurusan haba. Tidak seperti PCB FR4 tradisional, yang bergantung semata-mata pada gentian kaca untuk penebat dan sokongan, substrat logam menggabungkan lapisan logam—biasanya aluminium atau tembaga—di bawah lapisan penebat. Teras logam ini memberikan pelesapan haba yang unggul, membolehkan PCB ini mengendalikan aplikasi berkuasa tinggi dengan lebih berkesan.

Pada teras substrat logam PCB adalah lapisan nipis logam, yang bertindak sebagai kedua-dua sink haba dan asas struktur. Teras logam sering diikat dengan lapisan penebat yang menyediakan pengasingan elektrik antara substrat logam dan seluruh PCB. Lapisan atas PCB, biasanya terdiri daripada kuprum, berfungsi sebagai lapisan konduktif untuk sambungan elektrik.

Bahan yang paling biasa digunakan untuk substrat logam ialah aluminium dan tembaga. Setiap satu mempunyai kelebihan dan aplikasi yang berbeza:

• PCB aluminium : Ini digunakan secara meluas dalam pencahayaan LED, aplikasi automotif, dan elektronik pengguna kerana keseimbangan antara kos dan prestasi terma. Aluminium memberikan sifat pelesapan haba yang baik dan agak murah, menjadikannya pilihan popular untuk pelbagai aplikasi.

• PCB tembaga : Dikenali dengan kekonduksian haba yang sangat baik, PCB berasaskan tembaga digunakan dalam aplikasi berkuasa tinggi, termasuk elektronik kuasa, sistem kenderaan elektrik dan jentera perindustrian. Sifat terma unggul tembaga menjadikannya sesuai untuk mengendalikan jumlah haba yang lebih besar, walaupun ia lebih mahal daripada aluminium.

Jenis PCB Substrat Logam: Perbandingan dan Aplikasi

Terdapat beberapa jenis substrat logam yang berbeza, setiap satu direka untuk memenuhi keperluan khusus dalam pengurusan haba. Dua jenis yang paling biasa ialah PCB berasaskan aluminium dan PCB berasaskan tembaga. Walau bagaimanapun, bahan logam lain seperti keluli dan nikel juga boleh digunakan untuk aplikasi khusus. Di bawah, kami akan membandingkan jenis PCB ini dan mengkaji kelebihan unik dan aplikasi setiap satu.

PCB Berasaskan Aluminium

PCB aluminium adalah jenis substrat logam yang paling biasa digunakan. Ia adalah kos efektif, mudah untuk dihasilkan, dan menawarkan keupayaan pelesapan haba yang baik. Struktur tipikal PCB aluminium termasuk asas aluminium, lapisan penebat, dan lapisan tembaga untuk sambungan elektrik.

Kelebihan :

• Kos-Efektif : Aluminium agak murah berbanding dengan logam lain seperti tembaga, menjadikan PCB aluminium pilihan yang lebih berpatutan untuk banyak aplikasi.
• Prestasi Terma yang Baik : Aluminium menawarkan kekonduksian terma sederhana, menjadikannya sesuai untuk aplikasi di mana pelesapan haba adalah penting tetapi tidak semestinya pada tahap tertinggi.
• Ringan : PCB berasaskan aluminium adalah lebih ringan daripada substrat logam lain, yang bermanfaat untuk produk seperti lampu LED dan elektronik pengguna di mana berat menjadi kebimbangan.

Aplikasi :

• Pencahayaan LED : PCB aluminium biasanya digunakan dalam sistem pencahayaan LED, di mana pelesapan haba adalah penting untuk mengelakkan terlalu panas dan meningkatkan jangka hayat LED.
• Elektronik Automotif : PCB berasaskan aluminium digunakan dalam aplikasi automotif, termasuk sistem pencahayaan, penderia dan unit kawalan, di mana kedua-dua prestasi dan kecekapan kos adalah penting.
• Elektronik Pengguna : Dalam produk seperti telefon pintar dan komputer riba, PCB aluminium digunakan untuk menguruskan haba daripada pemproses dan komponen kuasa.

PCB Berasaskan Kuprum

PCB berasaskan tembaga digunakan dalam aplikasi di mana kekonduksian terma yang lebih tinggi diperlukan. Kuprum memberikan sifat pelesapan haba yang luar biasa, menjadikannya bahan pilihan untuk aplikasi berkuasa tinggi.

Kelebihan :

• Kekonduksian Terma Unggul : Kuprum terkenal dengan kekonduksian terma yang sangat baik, membolehkan pengurusan haba yang unggul dalam peranti berkuasa tinggi.
• Ketahanan : Tembaga sangat tahan lama dan boleh menahan suhu dan beban kuasa yang lebih tinggi, menjadikannya sesuai untuk persekitaran yang mencabar.
• Pelesapan Haba yang Cekap : PCB tembaga boleh mengendalikan beban haba yang tinggi, memastikan komponen elektronik kekal sejuk dan berfungsi walaupun di bawah keperluan kuasa yang sengit.

Aplikasi :

• Elektronik Kuasa : PCB berasaskan kuprum digunakan secara meluas dalam penukar kuasa, pengawal motor dan aplikasi berkuasa tinggi lain di mana pelesapan haba adalah kritikal.
• Kenderaan Elektrik : Dalam sistem pengurusan bateri kenderaan elektrik, elektronik kuasa dan unit pengecasan, PCB tembaga membantu memastikan sistem kekal dalam had suhu yang selamat.
• Elektronik Perindustrian : Jentera dan peralatan industri berkuasa tinggi sering bergantung pada PCB berasaskan tembaga untuk mengekalkan prestasi dan mengelakkan terlalu panas.

Peranan Kritikal Substrat Logam PCB dalam Pengurusan Terma

Kerumitan peranti elektronik yang semakin meningkat, terutamanya dalam aplikasi berprestasi tinggi dan intensif kuasa, telah menjadikan pengurusan haba yang cekap lebih penting berbanding sebelum ini. Apabila pemproses dan peranti kuasa menjadi lebih kecil tetapi lebih berkuasa, jumlah haba yang dihasilkannya juga meningkat. Di sinilah substrat logam PCB, dengan sifat terma unggulnya, memainkan peranan penting dalam mencegah terlalu panas dan memastikan jangka hayat dan kebolehpercayaan peranti elektronik.

Pengurusan Terma dalam Peranti Berkuasa Tinggi

Dalam aplikasi berkuasa tinggi, seperti kenderaan elektrik (EV), penukar kuasa, dan jentera perindustrian, jumlah haba yang dijana boleh menjadi sangat besar. Sistem ini selalunya memerlukan operasi berterusan pada tahap kuasa tinggi, yang boleh mengakibatkan pembentukan haba jika tidak diurus dengan betul. PCB berasaskan logam direka bentuk untuk mengendalikan beban haba yang tinggi dan memastikan bahawa suhu komponen kritikal kekal dalam had selamat.

Aluminium dan kuprum kedua-duanya sangat baik dalam menghantar haba dari komponen, tetapi kekonduksian haba kuprum yang unggul menjadikannya sesuai untuk aplikasi di mana pelesapan haba melampau diperlukan. PCB berasaskan tembaga digunakan dalam elektronik kuasa, pemproses kuasa tinggi dan peranti lain yang memerlukan pengurusan haba yang mantap.

Mekanisme Pelesapan Haba:

Fungsi utama substrat logam PCB adalah untuk menyediakan laluan untuk haba bergerak menjauhi komponen sensitif. Ini dicapai dengan menggunakan logam seperti aluminium dan tembaga, yang boleh memindahkan haba dari komponen ke persekitaran sekitar. Proses ini membantu mengekalkan suhu peranti dalam julat operasi optimum, meningkatkan prestasi, kebolehpercayaan dan jangka hayat.

Aplikasi Substrat Logam PCB dalam Pelbagai Industri

Substrat logam PCB telah menjadi komponen kritikal dalam beberapa industri, terutamanya di mana pengurusan haba adalah penting untuk prestasi peranti dan jangka hayat. Di bawah, kami akan meneroka aplikasi utama substrat logam PCB dalam pencahayaan LED, elektronik automotif, elektronik kuasa dan banyak lagi.

Substrat Logam PCB dalam Lampu LED

Pencahayaan LED adalah salah satu aplikasi yang paling menonjol untuk substrat logam PCB, terutamanya PCB berasaskan aluminium. Memandangkan teknologi LED telah berkembang, keperluan untuk penyelesaian pengurusan haba yang lebih cekap telah menjadi penting. LED sangat sensitif terhadap suhu, dan pendedahan yang berpanjangan kepada haba boleh memendekkan jangka hayatnya dengan ketara dan mengurangkan kecekapannya.

Mengapa PCB Aluminium Diutamakan untuk Pencahayaan LED:

• Pelesapan Haba yang Cekap : Aluminium memberikan keseimbangan yang baik antara kos dan kekonduksian terma. Ia memastikan haba yang dijana oleh LED dialihkan dengan cepat, mengelakkan terlalu panas dan meningkatkan jangka hayat komponen.
• Ringan Design : Untuk sistem pencahayaan, terutamanya dalam tetapan kediaman dan komersial, reka bentuk ringan adalah penting. PCB aluminium membantu mengurangkan berat keseluruhan modul LED, menjadikannya lebih mudah untuk dipasang dan dikendalikan.
• Kos-Efektif : Walaupun kuprum menawarkan kekonduksian terma yang unggul, kos yang lebih tinggi boleh menjadikan aluminium pilihan yang lebih berdaya maju untuk aplikasi sensitif kos seperti pencahayaan LED am.

Aplikasi :

• Pencahayaan Jalan dan Luaran : Banyak sistem pencahayaan luar menggunakan LED berasaskan PCB aluminium kerana ketahanannya dan sifat pelesapan haba.
• Lampu LED Dalaman : Dalam aplikasi seperti pencahayaan pejabat dan rumah, PCB aluminium menyediakan pengurusan haba yang cekap, meningkatkan kebolehpercayaan LED.

Aluminium lwn. PCB Tembaga: Analisis Perbandingan

Apabila memilih substrat logam PCB untuk aplikasi tertentu, bahan logam asas memainkan peranan penting dalam menentukan prestasi, kos dan kecekapan. Kedua-dua aluminium dan tembaga mempunyai kelebihan unik mereka, dan pemilihan di antara mereka sebahagian besarnya bergantung pada keperluan khusus aplikasi. Di bawah ialah perbandingan terperinci antara PCB berasaskan aluminium dan tembaga.

PCB Aluminium: Kelebihan dan Had

Kelebihan :

• Kos-Efektif : Aluminium biasanya lebih berpatutan daripada tembaga, menjadikannya pilihan pilihan untuk aplikasi pasaran besar-besaran seperti lampu LED.

• Kekonduksian Terma Sederhana : Dalam aplikasi yang memerlukan pelesapan haba sederhana, aluminium memberikan prestasi yang mencukupi.

• Ringan : Aluminium lebih ringan daripada tembaga, menjadikannya sesuai untuk aplikasi yang membimbangkan berat, seperti dalam elektronik pengguna dan pencahayaan automotif.

Had :

• Kekonduksian Terma yang Lebih Rendah : Dalam aplikasi yang memerlukan pelesapan haba yang sangat tinggi, aluminium mungkin tidak memberikan prestasi terbaik berbanding tembaga.
• Tidak Sesuai untuk Elektronik Berkuasa Tinggi : PCB aluminium mungkin tidak dapat mengendalikan haba yang dijana oleh komponen berkuasa tinggi, seperti yang terdapat dalam elektronik kuasa dan kenderaan elektrik.

PCB tembaga: Kelebihan dan Had

Kelebihan :

• Kekonduksian Terma Unggul : Tembaga mempunyai kekonduksian terma tertinggi daripada mana-mana bahan yang digunakan dalam PCB, menjadikannya sesuai untuk aplikasi berkuasa tinggi dan intensif haba.
• Ketahanan : Kuprum sangat tahan lasak dan boleh menahan tekanan terma dan mekanikal yang lebih tinggi, yang penting dalam elektronik perindustrian dan kuasa.
• Kecekapan dalam Aplikasi Kuasa Tinggi : Sifat haba tembaga yang sangat baik membolehkannya mengurus haba dengan lebih cekap, menghalang pelarian haba dan meningkatkan prestasi peranti berkuasa tinggi.

Had :

• Kos yang Lebih Tinggi : Tembaga jauh lebih mahal daripada aluminium, menjadikan PCB berasaskan tembaga kurang kos efektif untuk aplikasi tertentu, terutamanya dalam sektor elektronik pengguna.
• Berat badan : Kuprum lebih berat daripada aluminium, yang mungkin menjadi kelemahan dalam aplikasi yang memerlukan bahan ringan.

Perbandingan PCB Aluminium lwn. Tembaga

Kesimpulan

Peranan substrat logam PCB dalam elektronik moden tidak boleh dilebih-lebihkan. Memandangkan teknologi terus berkembang dan permintaan untuk peranti yang lebih berkuasa dan padat meningkat, keperluan untuk pengurusan haba yang cekap hanya akan berkembang. Substrat logam PCB, terutamanya yang diperbuat daripada aluminium dan tembaga, menawarkan penyelesaian yang boleh dipercayai untuk cabaran ini, memberikan pelesapan haba yang sangat baik dan memastikan peranti elektronik kekal berfungsi dan tahan lama walaupun dalam aplikasi yang paling mencabar.
