PCB Tunggal, Berganda & Berbilang Lapisan: Jenis dan Cara Memilih

PCB satu sisi ialah pilihan yang tepat untuk aplikasi mudah dan kos rendah; PCB dua sisi sesuai dengan kerumitan sederhana dengan kekangan belanjawan; dan PCB berbilang lapisan adalah penting untuk reka bentuk berketumpatan tinggi, berkelajuan tinggi atau sensitif bunyi. Ketiga-tiga jenis PCB ini mewakili kemajuan dalam kerumitan pembuatan, keupayaan dan kos—masing-masing dengan set aplikasi yang jelas di mana ia memberikan hasil yang terbaik. Papan satu sisi yang berharga $0.50 untuk dihasilkan ialah keputusan kejuruteraan dan komersial yang betul untuk pengawal LED asas; papan yang sama itu akan menjadi titik permulaan yang tidak praktikal untuk modem 5G. Memahami perbezaan struktur, elektrik dan pembuatan antara ketiga-tiga kategori ini adalah asas untuk membuat keputusan PCB yang baik dari peringkat reka bentuk yang paling awal.

Bagaimana Kiraan Lapisan PCB Mentakrifkan Keupayaan

Papan litar bercetak ialah struktur berlamina bagi lapisan kuprum konduktif yang dipisahkan oleh bahan substrat penebat—kebiasaannya lamina epoksi kaca FR4. Bilangan lapisan kuprum menentukan bilangan saluran penghalaan bebas yang wujud dalam papan, yang seterusnya mengawal ketumpatan penghalaan, integriti isyarat, kualiti pengagihan kuasa dan prestasi keserasian elektromagnet (EMC).

Tiga konfigurasi lapisan asas masing-masing mewakili peringkat keupayaan kejuruteraan yang berbeza:

• PCB satu sisi (1 lapisan kuprum): Semua jejak konduktif berada pada satu sisi substrat. Pemasangan komponen dan penghalaan surih menduduki satah yang sama, mengehadkan ketumpatan penghalaan kepada apa yang boleh dicapai tanpa persilangan.
• PCB dua muka (2 lapisan kuprum): Jejak tembaga wujud pada kedua-dua muka substrat, disambungkan melalui lubang bersalut (PTH). Komponen boleh dipasang pada satu atau kedua-dua belah, secara kasar menggandakan kapasiti penghalaan berbanding papan satu sisi.
• PCB berbilang lapisan (4 lapisan kuprum): Lapisan kuprum berbilang dilaminasi ke dalam struktur papan tunggal dengan lapisan penghalaan dalaman, satah kuasa khusus dan satah tanah. Kiraan lapisan berkisar antara 4 hingga 50 dalam aplikasi lanjutan, dengan 4, 6, 8, dan 10 lapisan menjadi konfigurasi komersial yang paling biasa.

Peranan Bahan Substrat

Ketiga-tiga jenis PCB menggunakan pilihan substrat asas yang sama, walaupun pemilihan bahan menjadi lebih kritikal apabila kiraan lapisan meningkat. FR4 (epoksi bertetulang kaca, Tg 130–170°C) ialah standard untuk kebanyakan aplikasi komersial dan perindustrian. Reka bentuk frekuensi tinggi di atas 1 GHz semakin memerlukan laminat kehilangan rendah seperti Rogers 4003C (pemalar dielektrik εr = 3.55, tangen kehilangan 0.0027) atau Isola IS680 untuk mengekalkan integriti isyarat merentas berbilang lapisan—pertimbangan yang tidak timbul dalam kebanyakan aplikasi satu sisi.

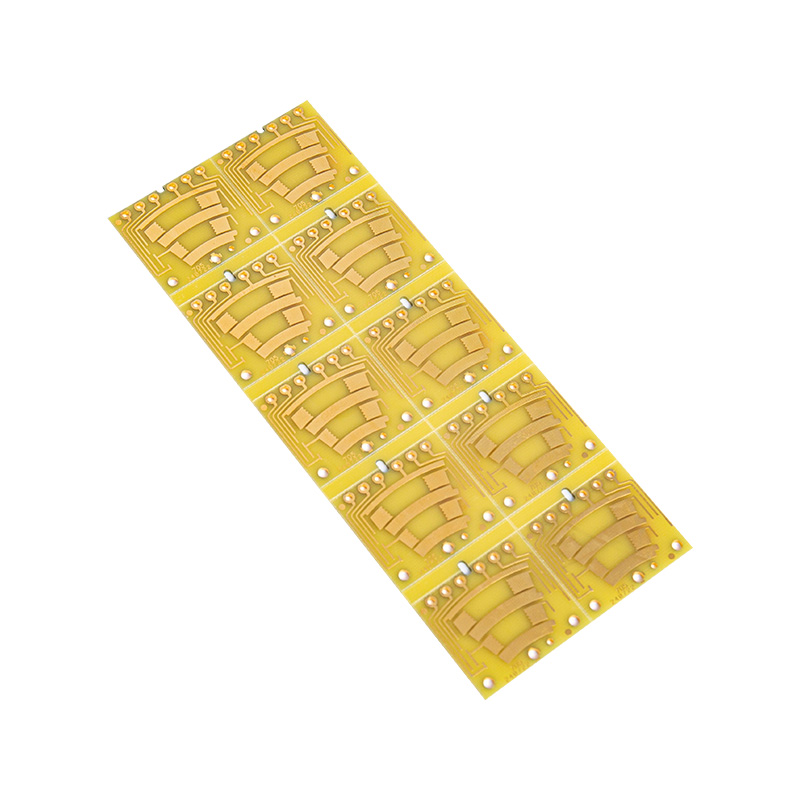

PCB Satu Sebelah : Struktur, Kekuatan dan Aplikasi Ideal

PCB satu sisi mempunyai satu lapisan kerajang kuprum yang terikat pada satu muka substrat penebat. Komponen biasanya dipasang pada bahagian kuprum (untuk komponen lubang tembus, wayar plumbum melalui papan dan dipateri pada bahagian kuprum) atau pada bahagian substrat kosong dengan komponen SMD dipateri pada pad tembaga pada muka bertentangan.

Proses Pembuatan dan Kelebihan Kos

Papan satu sisi dihasilkan melalui proses penolakan yang mudah: substrat bersalut kuprum disalut dengan photoresist, terdedah melalui filem corak litar, dibangunkan dan terukir untuk mengeluarkan kuprum yang tidak diingini. Ketiadaan penyaduran lubang telus, salutan lapisan dalam, dan operasi penjajaran berbilang menjadikan PCB satu sisi jenis PCB yang paling mudah dan paling murah untuk dihasilkan.

Dalam pengeluaran volum tinggi (100,000 unit), papan FR4 satu sisi standard berukuran 100 × 80 mm boleh dihasilkan untuk $0.10–$0.50 seunit . Kelebihan kos ini penting untuk elektronik pengguna dengan sasaran bil bahan yang ketat.

Kekangan Reka Bentuk Papan Satu Sebelah

Kekangan asas reka bentuk satu sisi ialah jejak tidak boleh bersilang tanpa wayar pelompat atau perintang sifar-ohm—tiada lapisan kedua untuk dihalakan ke atas jejak sedia ada. Ini mengehadkan kerumitan litar kepada reka bentuk di mana semua sambungan boleh dialihkan dalam konfigurasi satah tanpa lintasan. Had atas praktikal untuk reka bentuk satu sisi biasanya:

• Kiraan komponen di bawah kira-kira 30–50 lubang telus atau komponen SMD
• Kiraan bersih di bawah kira-kira 50–80 sambungan
• Tiada laluan isyarat frekuensi tinggi yang memerlukan impedans terkawal atau perisai
• Tiada keperluan untuk kuasa khusus atau pesawat darat

Di mana PCB Satu Sebelah Excel

Papan satu sisi kekal dalam pengeluaran volum tinggi merentasi pelbagai aplikasi yang mantap:

• Pemacu dan pengawal lampu LED: Litar pensuisan kuasa mudah dengan ketumpatan komponen yang rendah dan tiada keperluan frekuensi tinggi
• Papan bekalan kuasa asas: Litar pengubah, penerus dan penapis yang memerlukan kuprum teguh untuk kesan kuasa tetapi kerumitan penghalaan isyarat yang minimum
• Alat kawalan jauh dan elektronik pengguna ringkas: Kalkulator, mainan asas dan alat kawalan jauh IR yang mempunyai litar yang mantap dan reka bentuk pemacu peminimakan kos
• Papan antara muka penderia: Litar penyaman analog mudah untuk penderia suhu, tekanan atau kehampiran dalam peralatan
• Papan geganti dan fius automotif: Litar pensuisan arus tinggi di mana lebar surih dan pengurusan haba lebih penting daripada ketumpatan penghalaan

PCB Bermuka Dua: Meningkatkan Ketumpatan dan Julat Aplikasi Yang Lebih Luas

PCB bermuka dua menambah lapisan tembaga kedua pada muka bertentangan substrat dan menyambungkan dua lapisan melalui lubang gerudi berlapis (PTH)—lubang gerudi berlapis tembaga yang mewujudkan sambungan elektrik antara lapisan tembaga atas dan bawah. Tambahan tunggal ini secara asasnya mengubah ruang reka bentuk yang tersedia untuk jurutera.

Lubang Bersalut: Teknologi Pemboleh Utama

Vias PTH digerudi melalui ketebalan papan penuh dan kemudian disadur dengan kuprum setebal dinding 25 µm minimum setiap IPC-6012 Kelas 2 (komersil standard) atau 20 µm minimum setiap Kelas 1. Penyaduran mencipta sambungan elektrik dan mekanikal yang boleh dipercayai antara lapisan. Melalui diameter gerudi dalam julat fabrikasi dua muka standard dari 0.2 mm hingga 6.3 mm , dengan saiz lubang siap 0.1–0.15 mm lebih kecil daripada diameter gerudi selepas penyaduran.

Penambahan pembuatan PTH menambah pemendapan kuprum kimia, penyaduran elektrik, dan langkah pemeriksaan tambahan kepada proses fabrikasi—meningkatkan kos seunit lebih kurang 30–60% berbanding satu sisi pada saiz dan volum papan yang setara, tetapi memberikan kira-kira dua kali ganda kapasiti penghalaan.

Keupayaan Reka Bentuk Papan Bermuka Dua

• Jejaki resolusi silang: Sebarang konflik kesan pada lapisan atas boleh diselesaikan dengan menjatuhkan ke lapisan bawah melalui melalui, laluan di bawah jejak bercanggah dan kembali. Ini menghapuskan had wayar pelompat bagi reka bentuk satu sisi.
• Peningkatan ketumpatan komponen: Komponen SMD boleh diletakkan pada kedua-dua muka papan, yang berpotensi menggandakan ketumpatan komponen dalam jejak papan yang sama—penting untuk aplikasi industri dan pengguna yang terhad ruang.
• Kuasa separa dan rujukan tanah: Satu lapisan boleh digunakan terutamanya untuk pengagihan kuasa dan tanah manakala satu lagi mengendalikan penghalaan isyarat—peningkatan berbanding satu sisi tetapi tanpa faedah penuh pesawat dalaman khusus.
• Penghalaan isyarat frekuensi sederhana: Papan bermuka dua menyokong kesan impedans terkawal untuk isyarat sehingga lebih kurang 100–200 MHz dengan reka bentuk yang teliti, walaupun tanpa rujukan satah tanah kawalan impedans adalah kurang tepat berbanding reka bentuk berbilang lapisan.

Aplikasi Biasa untuk PCB Dua Sebelah

• Papan kawalan industri: PLC, pengawal motor, logik geganti dan panel kawalan HVAC di mana ketumpatan komponen sederhana dan penghalaan isyarat/kuasa bercampur diperlukan
• Alat perubatan: Peralatan diagnostik, peranti pemantauan pesakit, dan pam infusi di mana kebolehpercayaan adalah kritikal tetapi frekuensi isyarat adalah sederhana
• Elektronik badan automotif: Modul papan pemuka, unit kawalan badan dan kelompok penderia yang kerumitan litar melebihi keupayaan satu sisi tetapi tidak membenarkan kos berbilang lapisan
• Elektronik kuasa: Penyongsang, penukar DC-DC dan papan UPS di mana kedua-dua surih kuasa dan isyarat wujud bersama dan pemisahan atas/bawah memberikan kelebihan susun atur
• Elektronik pengguna jarak pertengahan: Penguat audio, suis rangkaian dan pengawal automasi rumah

PCB berbilang lapisan : Ketumpatan Tinggi, Prestasi Tinggi dan Integriti Isyarat

PCB berbilang lapisan mencapai keupayaan yang pada asasnya tidak boleh diakses oleh reka bentuk tunggal atau dua sisi—bukan hanya melalui kapasiti penghalaan tambahan, tetapi melalui prestasi elektrik yang berbeza secara kualitatif yang didayakan oleh satah tanah dalaman, satah kuasa dan penghalaan pasangan pembezaan terkawal dalam persekitaran terlindung.

Bagaimana Papan Berbilang Lapisan Dihasilkan

Fabrikasi berbilang lapisan bermula dengan teras lapisan dalaman bermuka dua individu, masing-masing diproses seperti papan dua muka bersendirian (imej, goresan, periksa). Lapisan dalam kemudiannya diselaraskan menggunakan pin pendaftaran ketepatan dan dilaminasi bersama dengan lapisan ikatan prapreg (pra-diresapi gentian kaca) dalam penekan hidraulik yang dipanaskan pada 170–200°C dan 250–400 psi . Selepas pelapisan, lapisan luar diproses, penggerudian dan penyaduran PTH menyambung semua lapisan, dan papan selesai.

Ketepatan pendaftaran lapisan ke lapisan dalam fabrikasi berbilang lapisan berkualiti tinggi biasanya ±75–100 µm , memastikan bahawa melalui lokasi gerudi sejajar dengan pad tembaga pada semua lapisan dalaman. Fabrikasi lanjutan dengan mikrovia gerudi laser mencapai pendaftaran dalam ±25 µm untuk papan HDI (High Density Interconnect).

Satah Kuasa dan Tanah: Kelebihan Teras Berbilang Lapisan

Mendedikasikan lapisan dalaman kepada kuasa kuprum pepejal dan satah tanah memberikan tiga faedah kritikal yang tidak boleh direplikasi dalam reka bentuk dua lapisan:

• Penghalaan impedans terkawal: Jejak isyarat pada lapisan luar dengan satah tanah bersebelahan secara langsung (biasanya Pemisahan 0.1–0.2 mm ) membentuk talian penghantaran yang jelas dengan galangan ciri yang boleh dikira. Jalur mikro 50Ω pada papan 4 lapisan standard memerlukan lebar jejak kira-kira 0.2–0.3 mm bergantung pada ketebalan dielektrik—boleh dicapai dan boleh dikira dengan ketepatan tidak tersedia dalam reka bentuk dua lapisan.
• Prestasi rangkaian pengagihan kuasa (PDN): Satah kuasa tembaga pepejal menyediakan penghantaran kuasa impedans rendah kepada semua komponen pada papan secara serentak, mengurangkan hingar bekalan kuasa (riak Vdd) dan kearuhan laluan penghantaran kuasa. Ini penting untuk IC digital berkelajuan tinggi yang menarik arus sementara yang besar semasa acara penukaran.
• Perisai EMI: Satah tanah dalaman bertindak sebagai perisai elektromagnet antara lapisan isyarat, mengurangkan crosstalk antara lapisan penghalaan bersebelahan dan mengehadkan pelepasan terpancar. Papan 4 lapisan biasanya mencapai 10–15 dB sinaran EMI yang lebih rendah daripada reka bentuk 2 lapisan yang setara pada frekuensi tinggi—selalunya perbezaan antara lulus dan gagal pensijilan FCC atau CE.

Strategi Timbunan Lapisan untuk Konfigurasi Biasa

Susunan isyarat, kuasa dan lapisan tanah dalam tindanan berbilang lapisan menentukan prestasi elektrik papan. Reka bentuk timbunan yang buruk menafikan kelebihan lapisan tambahan; reka bentuk tindanan yang baik memaksimumkan integriti isyarat dan prestasi PDN dalam kiraan lapisan minimum.

Vias Buta dan Terkubur dalam Reka Bentuk Berbilang Lapisan Termaju

Vias lubang telus standard dalam papan berbilang lapisan menggunakan ruang pad dan anti-pad pada setiap lapisan yang dilaluinya, malah lapisan yang tidak disambungkan. Dalam reka bentuk berketumpatan tinggi dengan komponen BGA nada halus ( Pic 0.4–0.5 mm ), vias melalui lubang menggunakan terlalu banyak ruang penghalaan. Vias buta (menyambungkan lapisan luar ke lapisan dalam sahaja) dan vias terkubur (menghubungkan lapisan dalam tanpa mencapai permukaan luar) membenarkan penghalaan kipas keluar di bawah BGA yang tidak dapat dicapai vias melalui lubang. Teknologi ini menambah 30–80% kepada kos fabrikasi tetapi penting untuk pemproses berketumpatan tinggi moden dan penghalaan memori.

Aplikasi yang Memerlukan PCB Berbilang Lapisan

• Telefon pintar dan tablet: Papan lapisan 6–10 dengan pembinaan HDI, BGA nada halus dan pasangan pembezaan impedans terkawal untuk antara muka USB 3.x, MIPI dan PCIe
• Pelayan dan peralatan rangkaian: Papan lapisan 8–16 menghala lorong SerDes berbilang gigabit, antara muka memori DDR5 dan sambungan PCIe Gen4/Gen5
• ADAS dan ECU automotif: Papan 6–12 lapisan dalam sistem kritikal keselamatan yang memerlukan pematuhan EMC dan penghalaan antara muka penderia berkelajuan tinggi
• Stesen pangkalan 5G dan elektronik RF: Papan berbilang lapisan berlamina bercampur dengan lapisan RF kehilangan rendah dan lapisan digital FR4 standard dalam tindanan yang sama
• Aeroangkasa dan elektronik pertahanan: Papan berbilang lapisan kebolehpercayaan tinggi kepada piawaian Kelas 3 IPC dengan lamina julat suhu lanjutan

Perbandingan Langsung: Satu Sebelah vs Dua Sebelah vs Berbilang Lapisan PCB

Cara Memilih Jenis PCB yang Tepat untuk Reka Bentuk Anda

Rangka kerja keputusan untuk pemilihan jenis PCB harus berfungsi melalui satu siri kekangan reka bentuk mengikut keutamaan. Pengoptimuman kos hanya sah selepas keperluan fungsian disahkan dipenuhi—memilih papan satu sisi untuk menjimatkan kos dan kemudian mendapati bahawa penghalaan adalah mustahil membuang lebih banyak masa dan wang daripada penjimatan awal.

1. Menilai keperluan kekerapan isyarat: Jika sebarang isyarat pada papan beroperasi di atas 100 MHz , atau jika mana-mana antara muka memerlukan impedans terkawal (USB 2.0/3.x, HDMI, PCIe, memori DDR, jejak RF), papan berbilang lapisan dengan rujukan satah tanah diperlukan. Kriteria tunggal ini menolak papan tunggal dan dua sisi untuk kebanyakan reka bentuk digital moden.
2. Nilaikan kiraan komponen dan pembungkusan: Jika reka bentuk termasuk mana-mana komponen BGA, QFN atau CSP nada halus dengan pic di bawah 0.8 mm, penghalaan kipas keluar hampir selalu memerlukan sekurang-kurangnya papan 4 lapisan. Komponen BGA dengan pic di bawah 0.5 mm biasanya memerlukan HDI dengan vias buta/terkubur tanpa mengira kiraan lapisan.
3. Semak keperluan EMC: Reka bentuk yang memerlukan pensijilan FCC Bahagian 15 Kelas B, CE atau EMC automotif dengan kehadiran sebarang jam atau frekuensi pensuisan di atas 30 MHz hampir selalu akan lulus pensijilan dengan lebih dipercayai dengan papan berbilang lapisan yang menampilkan satah tanah yang betul berbanding dengan reka bentuk 2 lapisan, tanpa mengira pendekatan penapisan yang digunakan.
4. Menilai kerumitan penghalaan: Jika peletakan komponen awal dan percubaan penghalaan pada papan 2 lapisan menghasilkan lebih daripada 5–10% sambungan tidak dihalakan, atau memerlukan kompromi panjang surih yang berlebihan untuk isyarat kritikal, beralih ke papan 4 lapisan adalah lebih jimat daripada mengulang lebih lanjut pada susun atur 2 lapisan.
5. Sahkan volum dan sasaran kos: Hanya selepas mengesahkan bahawa keperluan fungsian dipenuhi, keputusan kiraan lapisan pemacu kos harus dibuat. Untuk produk komoditi volum tinggi yang keperluan fungsinya benar-benar dipenuhi oleh papan tunggal atau dua sisi, kelebihan kos adalah besar dan berbaloi untuk dioptimumkan.

Apabila Menaik Taraf Kiraan Lapisan Lebih Jimat Daripada Ia Diperlihatkan

Salah tanggapan biasa ialah memilih kiraan lapisan yang lebih rendah sentiasa mengurangkan jumlah kos projek. Dalam amalan, masa kejuruteraan tambahan yang dihabiskan untuk penghalaan reka bentuk padat pada terlalu sedikit lapisan, peningkatan kawasan papan yang diperlukan untuk menyelesaikan konflik penghalaan, dan kos ujian semula EMC daripada pensijilan yang gagal dijalankan kerap melebihi perbezaan kos fabrikasi antara papan 2 lapisan dan 4 lapisan. Papan 4 lapisan berharga kira-kira 2–2.5× lebih daripada papan 2 lapisan pada kuantiti prototaip —selalunya perbezaan $30–$80 setiap papan—tetapi mengelak satu kitaran ujian EMC menjimatkan $5,000–$20,000 dalam yuran makmal dan masa kejuruteraan.

Peraturan Reka Bentuk PCB dan Saiz Ciri Minimum mengikut Jenis Papan

Memahami saiz ciri minimum yang boleh dicapai pada setiap jenis PCB membantu pereka bentuk mengelak daripada menentukan dimensi yang melebihi keupayaan fabrikasi pilihan mereka—penyebab biasa kelewatan prototaip dan peningkatan kos yang tidak dijangka.

Sentiasa sahkan peraturan reka bentuk khusus dengan fabrikasi pilihan anda sebelum memuktamadkan reka letak. Keupayaan fabrikasi berbeza-beza, dan mereka bentuk kepada nilai minimum mutlak di atas tanpa pengesahan meningkatkan risiko isu hasil dan penalti kos yang berkaitan. Pendekatan praktikal adalah untuk menyasarkan 130–150% daripada nilai minimum yang dinyatakan oleh fabrikasi untuk kesan dan ruang yang tidak kritikal, menyimpan ciri peraturan minimum hanya untuk kawasan yang ia benar-benar perlu.
