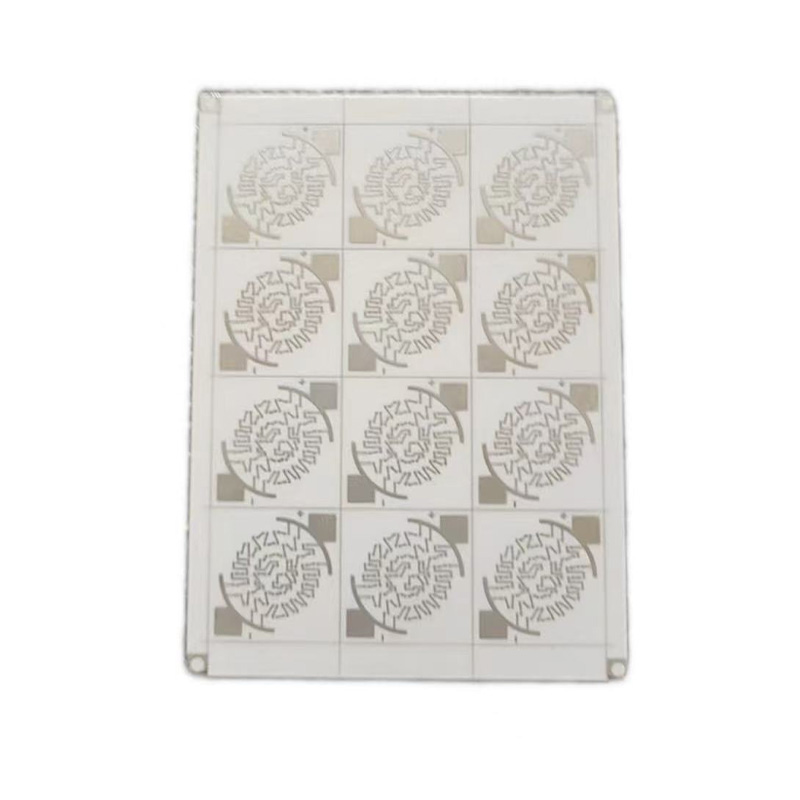

PCB seramik menggunakan substrat seramik seperti alumina (Al₂O₃) atau aluminium nitrida (AlN). Mereka mempunyai kekonduksian terma ultra tinggi (15-320W/mK), penebat yang sangat baik, dan rintangan suhu yang luar biasa tinggi (mampu menahan suhu melebihi 1000°C), menjadikannya sesuai untuk aplikasi dalam persekitaran yang melampau. Pekali pengembangan haba mereka hampir sepadan dengan cip semikonduktor, dengan berkesan menangani cabaran pelesapan haba peranti frekuensi tinggi dan berkuasa tinggi. Ia digunakan secara meluas dalam aplikasi mewah seperti stesen pangkalan komunikasi 5G, elektronik aeroangkasa, LED berkuasa tinggi, elektronik automotif dan peralatan laser perubatan. Substrat seramik, dengan kestabilan kimia yang luar biasa dan ciri frekuensi tinggi, menunjukkan kelebihan prestasi yang tidak boleh ditukar ganti dalam aplikasi seperti radar gelombang milimeter dan pembungkusan modul kuasa, menjadikannya pemboleh teras untuk pengecilan dan kebolehpercayaan tinggi sistem elektronik mewah.
| Bahan | FR-4, aluminium, seramik, logam, kuprum, frekuensi tinggi, fleksibel tegar, bebas halogen |
| Ketebalan papan | 0.3-6mm |
| Ketebalan tembaga | 0.5oz-5oz |
| Lapisan | 1-32 |
| Tempat asal | Anhui, China |
| Kemasan permukaan | HASL standard, HASL tanpa plumbum, OSP, nikel/emas rendaman, gam biru, perak rendaman, tin rendaman |
| Apertur minimum | 0.25mm |
| Lebar jejak minimum | 3 juta (0.075mm) |
| Jarak surih minimum | 0.075mm |
| Ketebalan papan to aperture ratio | 10:1 |
