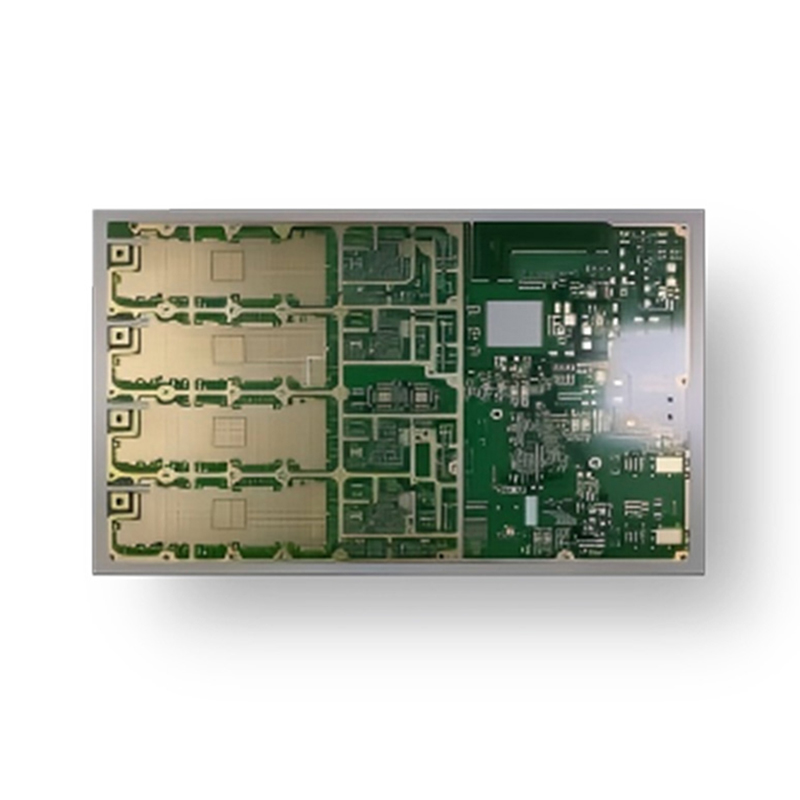

PCB berasaskan kuprum, dibina di atas aloi kuprum tulen atau kuprum konduktif terma tinggi, menawarkan kekonduksian terma yang sangat baik (sehingga 380W/mK), menghamburkan haba yang cepat yang dijana oleh komponen elektronik berketumpatan tinggi dan meningkatkan kestabilan sistem dengan ketara. Papan ini amat sesuai untuk aplikasi yang memerlukan pelesapan haba yang menuntut, seperti LED berkuasa tinggi, peranti laser, modul penukaran kuasa dan peralatan komunikasi frekuensi tinggi. Substrat logam mereka juga menyediakan perisai elektromagnet, mengurangkan gangguan isyarat. PCB berasaskan tembaga menyokong pemprosesan litar berbutir halus dan mengekalkan prestasi cemerlang dalam persekitaran suhu tinggi dan kelembapan tinggi, menjadikannya penyelesaian muktamad untuk menangani cabaran pelesapan haba dan kebolehpercayaan dalam kuasa mewah dan elektronik automotif.
| bahan | Tembaga |
| Ketebalan Papan | 0.3-6mm |
| Tembaga Thickness | 0.5oz-5oz |
| Lapisan | 1-32 |
| Tempat Asal | Anhui, China |
| Kemasan Permukaan | HASL Standard, HASL Tanpa Plumbum, OSP, Nikel/Emas Rendaman, Gam Biru, Perak Rendaman, Tin Rendaman |
| Apertur Minimum | 0.25mm |
| Lebar Garisan Minimum | 3 juta (0.075mm) |
| Jarak Garisan Minimum | 0.075mm |
| Ketebalan Papan-to-Aperture Ratio | 10:1 |
